はじめに
本ガイドは、Pingの修理工程を安心して簡単に進められるよう設計されています。
ここでは、PingのPCB（プリント基板）およびケーブルを交換する手順を、分かりやすく順を追って説明します。それでは、早速始めましょう！
Pingを分解する
第一世代のPing高度計を開けるには、Ping高度計をしっかりと保持し、青いリングを反時計回りに回してください。
ココに注意
強く引っ張りすぎないようにしてください！両パーツはワイヤーで接続されています。

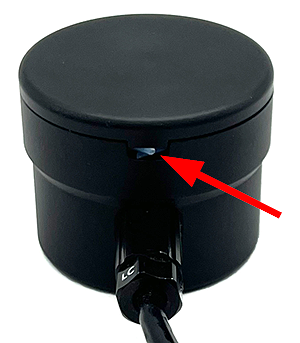

第2世代のPing高度計を開けるには、まずプラスチック製のロックコードを引き抜きます。その後、慎重にケースから上部を取り外してください。
半分を引き離す際は、軽く小刻みに動かすことでキャップをスムーズに分離できます。
内部の取り外し
ケーブルやPCBを交換するには、まずいくつかの部品を取り外す必要があります。
必要な工具 (どちらかひとつ)
- プライヤー
- 小型マイナスドライバー
内部の取り外し手順

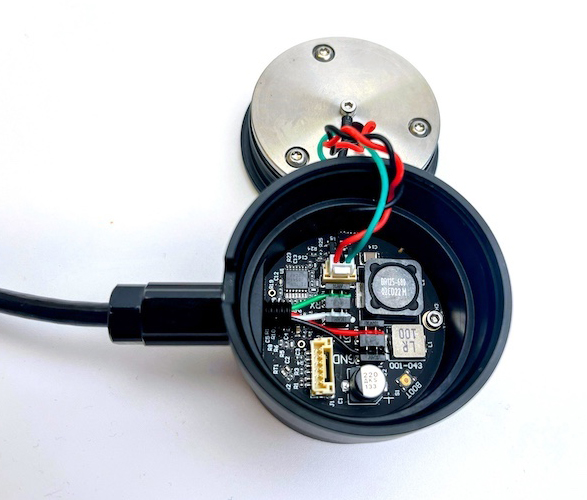

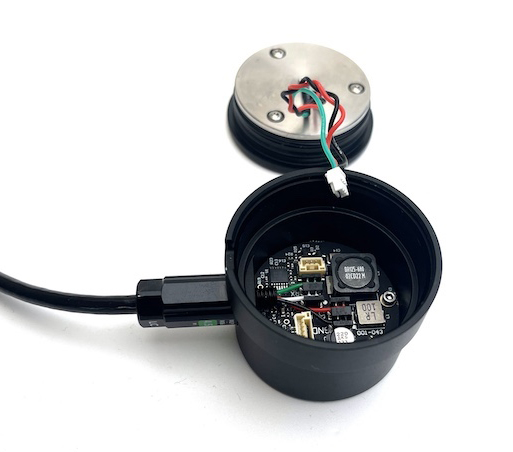

- Pingヘッドをプリント基板から外す
JST-GHコネクタのレバーを押しながら、慎重にコネクタを外してください。

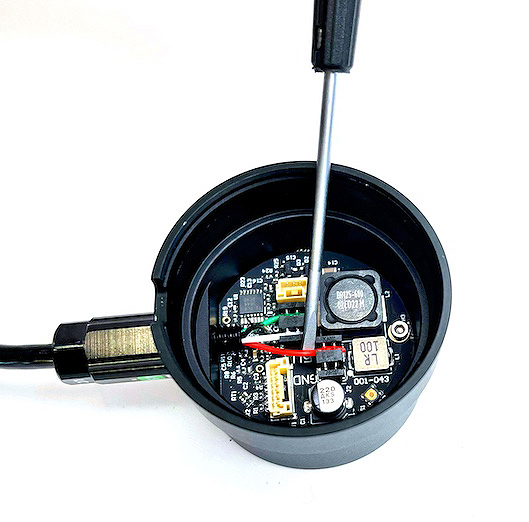

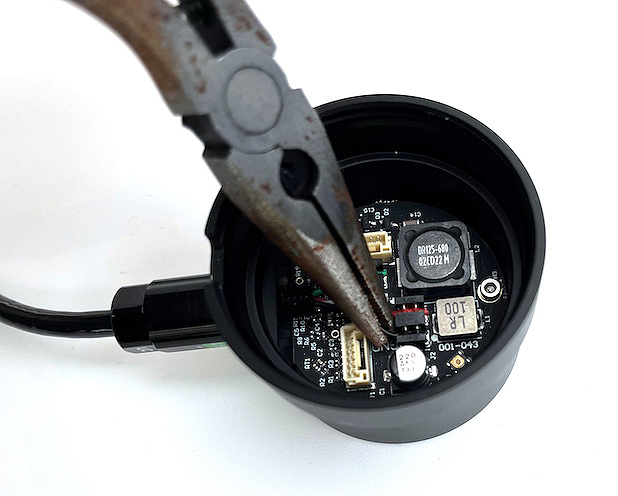

- 導線をPCBから取り外す
緑、白、赤、黒の導線を、小型ペンチまたは小型ドライバーを使い、PCB上のIDCコネクタから慎重に引き抜きます。
第一世代のPingの場合
ワイヤーにアクセスするために、透明なプラスチックフィルムを剥がす必要がある場合があります。このプラスチックフィルムは可能であれば取っておき、修理後に接着剤で元に戻してください。 このフィルムの目的は、Pingヘッドをねじ込む際にワイヤーのねじれを防ぐことです。必須ではありませんが、損傷を防ぐために役立ちます。
プロからのアドバイス
導体片がIDCコネクタ内に残っている場合は、針を使って慎重に取り除くことができます。
新しいPCBの取り付け
緑色のLEDが点灯せず、デバイスに接続できない場合は、PCBを交換する必要があります。この作業はシンプルで簡単です。
必要な部品と工具
- 1.5 mm 六角ドライバー
- ESC BR-100010
※ 製品ページにリンクがないBR SKUについては、以下の手順で特別リクエストアイテムを注文してください。
- 必要なアイテムをカートに追加します。
- 請求/発送情報を入力し、顧客メモに必要なSKUと数量を記載します。
- チェックアウト時に見積もりを依頼してください。
- 営業担当者から、合計金額と支払いリンクを記載した見積書が返送されます。
新しいPCBの取り付け手順
- 装置側のペネトレーターを外し、ケーブルを取り外す

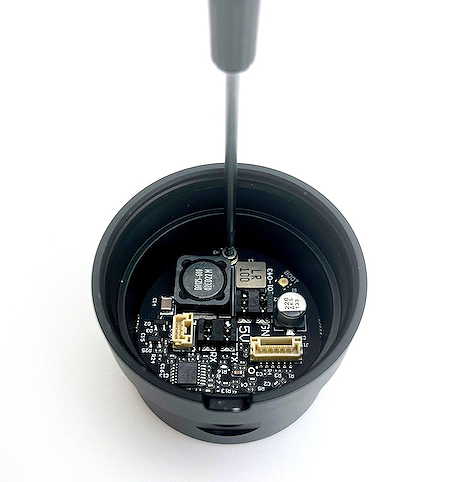

ペネトレーターを慎重に取り外し、接続されているケーブルを抜いてください。 - PCBのネジを緩めて取り外す
PCBを固定しているネジを1.5 mm六角ドライバーで緩め、破損したPCBを取り外します。
- 交換部品を取り付けて固定する
新しいPCBを所定の位置に配置し、ネジを締めてしっかりと固定してください。
ケーブルの交換
ケーブルが損傷している場合、ケーブルの長さを延長する必要がある場合、またはペネトレーターを交換する必要がある場合は、以下の手順に従ってください。
必要な部品と工具
- IDC（圧接コンタクト）挿入工具
京セラAVX - 067000773001000 - ハンドツール
京セラAVX - 069176701602000 - ツールビット - PUR海底ケーブル（長さ8mまで対応可能）
- 11 mm WetLink 貫通プラグレンチ
- M06 WetLinkバルクヘッドレンチ
- WetLinkペネトレータ
M06-4.5MM-LC（装置側用）ケーブル端用 M10-4.5MM-LC - WetLinkペネトレータアセンブリブロック
- ケーブル・ジャケット・ストリッパー
- AWG 18～28 圧着工具
- 10～22AWGワイヤーストリッパー
- ワイヤーカッター
- 圧着コネクターハウジング（破損している場合、同じものを使用） x 4
- オス圧着ピン x 4
デバイス側の作業手順

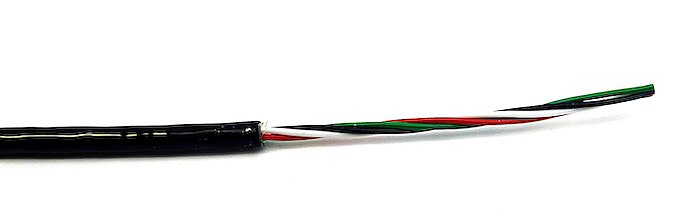

- ケーブル被覆を7cm剥がす
ケーブルの被覆を約7cm剥がし、フィラーを切断します。

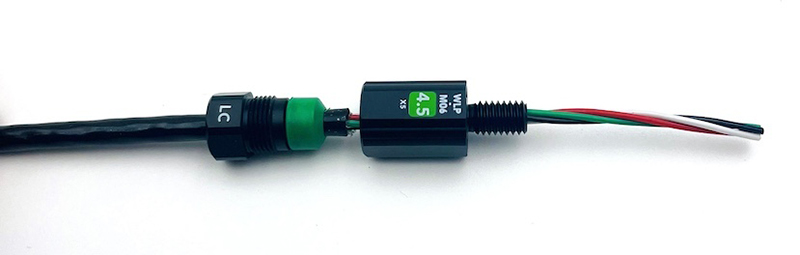

- WetLinkペネトレーターの取り付け
WetLinkペネトレーター組立ガイドに従い、WLP-M06-4.5MM-LCを取り付けます。

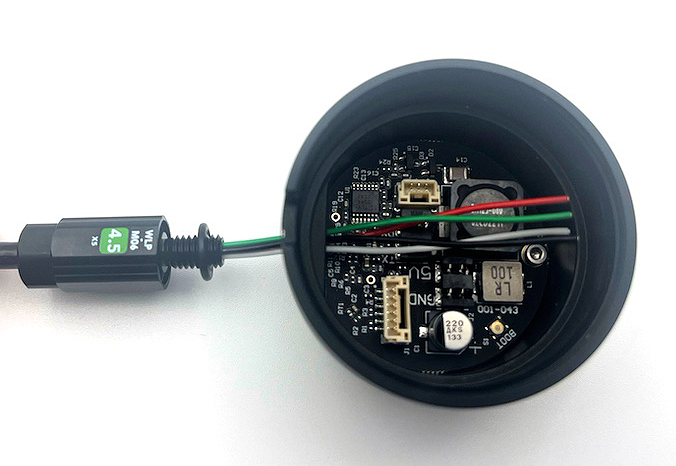

- Oリングにグリスを塗る
Oリングに忘れずにグリスを塗布します。

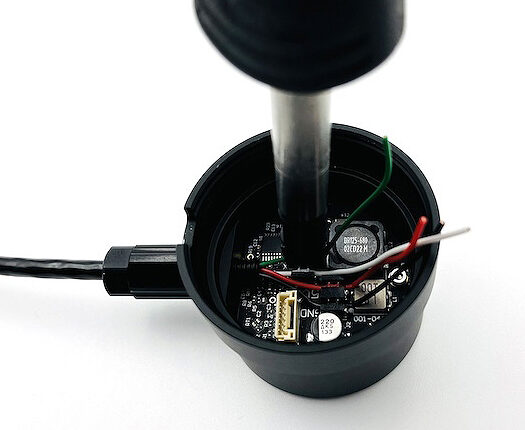

- 配線をIDCパンチイン
黒、赤、白、緑の配線を、PCB上の対応するラベルにIDCパンチハンドツールでパンチインします：- GND - 黒
- 5V - 赤
- TX - 白
- RX - 緑

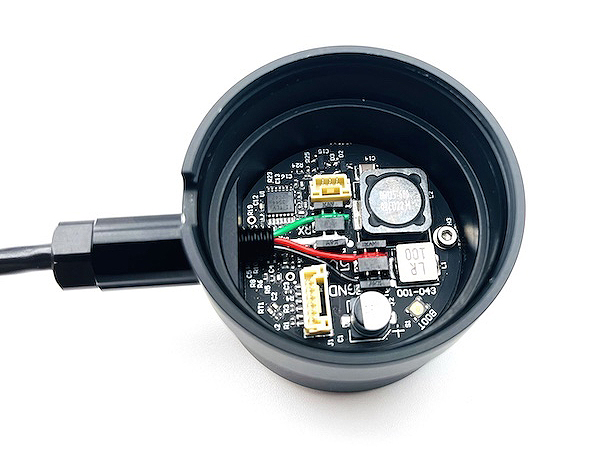

- ワイヤーを切り取る
ワイヤーカッターで余分なワイヤーを切り取ります。
ケーブル・エンドの作業手順
-

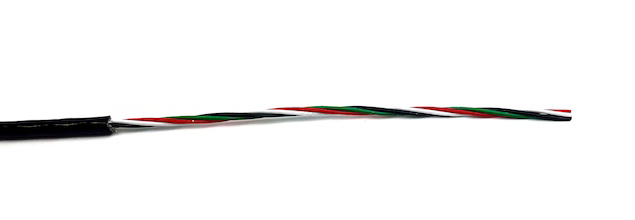

- ケーブル被覆を13cm剥く
ケーブルの被覆を約13cm剥ぎ、フィラーをカットします。
- WetLinkペネトレーターの取り付け
WetLinkペネトレーター組立ガイドに従って、M10-4.5MM-LCを取り付けます。 - 導線の皮膜を剥く

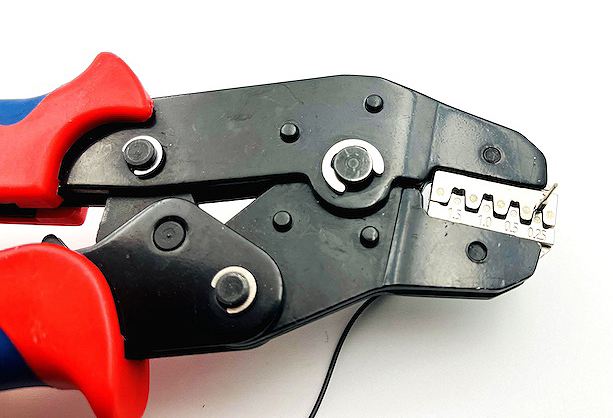

4本の導線を1mm剥きます。 - 圧着ピンでワイヤーを圧着
オス圧着ピンを使用して、ワイヤーを圧着します。
- オスピンを圧着コネクターハウジングに取り付け
圧着したオスピンを圧着コネクターハウジングに取り付けます。 - PingヘッドをPCBに再接続
Pingヘッドを再度PCBに接続します。 - Pingヘッドを本体に固定
Pingヘッドを本体に固定します。Ping2を修理する場合は、ロックコードを取り付けます。
- ケーブル被覆を13cm剥く
トラブルシューティング
Pingに電源を入れてもPCB上の緑色のLEDが点灯しない場合は、お問い合わせページのサポートフォームからサポートチームにご連絡ください。
